تجزیه و تحلیل کمیت و انواع اتصال دهنده در شاسی وسیله نقلیه الکتریکی

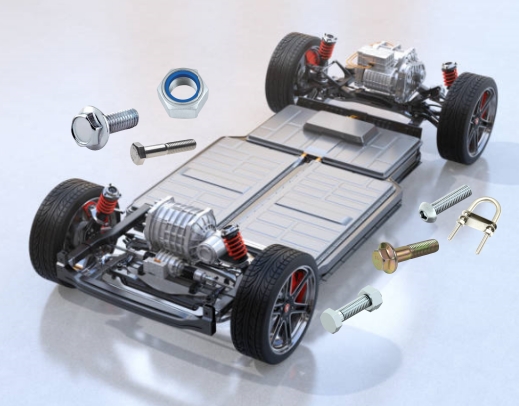

شاسی معمولی وسیله نقلیه الکتریکی (EV) نیاز دارد 300-500 اتصال دهنده بسته به نوع وسیله نقلیه (به عنوان مثال ، سدان جمع و جور در مقابل SUV متوسط) و پیچیدگی طراحی. در زیر یک تفکیک دقیق از اجزای کلیدی و انواع/مقادیر بست آنها وجود دارد:

1. اتصال زیر فریم به بدن

مقدار : اتصال دهنده های 80-120
انواع اصلی :
- پیچ های فلنج با مقاومت بالا (ISO 4162) : M10-M14 ، درجه 10.9 ، برای اتصالات سفت و سخت بدنه (به عنوان مثال ، مدل تسلا 3 از 92 پیچ استفاده می کند).
- آجیل خود قفل (DIN 985) : برای جلوگیری از شل شدن لرزش ، با پیچ های فلنج جفت شده است.
- پرچ های ساختاری (EN 15048) : اتصالات سبک وزن آلومینیوم (15 ٪ از کل).

ترتیب سیستم تعلیق

مقدار : اتصال دهنده های 120-180
اجزای مهم :
- اتصالات بازو به گره را کنترل کنید : پیچ های M12 -M16 (ISO 4017 درجه 10.9) ، 30-40 ~ در هر سمت تعلیق.
- لگد دهنده شوک : M10 پیچ و مهره های با استحکام بالا واشر ضد جوشانده (DIN 6798) ، 4 در هر شوک.
- بوش های نوار تثبیت کننده : پیچ های فولادی ضد زنگ M8 (A2-70) ، پوشش مقاوم در برابر خوردگی.

3. باتری قاب به شاسی

مقدار : 60-100 اتصال دهنده
انواع :
- پیچ های باتری (ISO 7380) : M10-M12 آلیاژ تیتانیوم یا فولاد روی روکش روی ، مقاومت کششی 1000 مگاپاسکال (به عنوان مثال ، باتری تیغه BYD از 78 پیچ استفاده می کند).
- آجیل قفل نایلون در این زمینه (JIS B 1181) : از جابجایی ناشی از لرزش جلوگیری کنید.

4. سیستم ترمز

مقدار : اتصال دهنده های 40-60
برنامه های اصلی :
- پیچ های نصب کولیس (ASME B18.2.3.9m) : M8 -M10 ، درجه 12.9 ، 4 در هر کولیس.
- پین های مکان یابی روتور ترمز (DIN 7) : تحمل دقیق (0.02 میلی متر ±) برای جلوگیری از سایش ناهموار.

5. مونتاژ موتور و کاهش دهنده

مقدار : 50-80 اتصال دهنده
اتصال دهنده های اصلی :
- پیچ های فلنج موتور (ISO 4014) : M12-M14 ، درجه 10.9 ، پوشش داکتومت (مقاوم در برابر گرما -300 درجه سانتیگراد).
- پیچ های مسکن کاهش دهنده (DIN 6914) : M10 -M12 ، تحمل گشتاور از قبل ± 3 ٪.

6. اجزای کمکی (لوله کشی/سیم کشی)

مقدار : 30-50 اتصال دهنده
انواع :
- U-Bolts (GB/T 880) : سیم کشی و ولتاژ بالا و خطوط خنک کننده را ایمن کنید.
- کلیپ های پلاستیکی : مونتاژ سریع برای قطعات غیر ساختاری (20 ٪ از کل).

جزء	مقدار اتصال دهنده	استانداردهای اصلی	الزامات مواد/فرآیند
زیر فریم	80-120	ISO 4162 ، DIN 985	فولاد درجه 10.9 ، روکش داکتومت
تعلیق	120-180	ISO 4017 ، DIN 6798	فولاد ضد زنگ A2-70 ، اسپری نمکی ≥720h
قاب باتری	60-100	ISO 7380 ، JIS B 1181	تیتانیوم/فولاد روکش شده روی ، کششی 1000 مگاپاسکال
سیستم ترمز	40-60	ASME B18.2.3.9m ، DIN 7	فولاد درجه 12.9 ، فسفات
موتوری	50-80	ISO 4014 ، DIN 6914	داکرومت با دمای بالا ، گشتاور 3 ٪
اجزای کمکی	30-50	GB/T 880 ، کلیپ های پلاستیکی	304 پلاستیک مهندسی از جنس استنلس استیل/PA66
