بینش زنجیره تأمین خودرو: راهنمای انتخاب بست برای بدن و شاسی EVS

در این مقاله به اتصال دهنده های مهم در بدن و شاسی EVS می پردازیم ، تجزیه و تحلیل عمیق از پارامترهای خاصیت آنها و ارائه راهنمایی انتخابی خاص برای کمک به مهندسان برای ساختن EV های ایمن تر و مطمئن تر ارائه می شود.

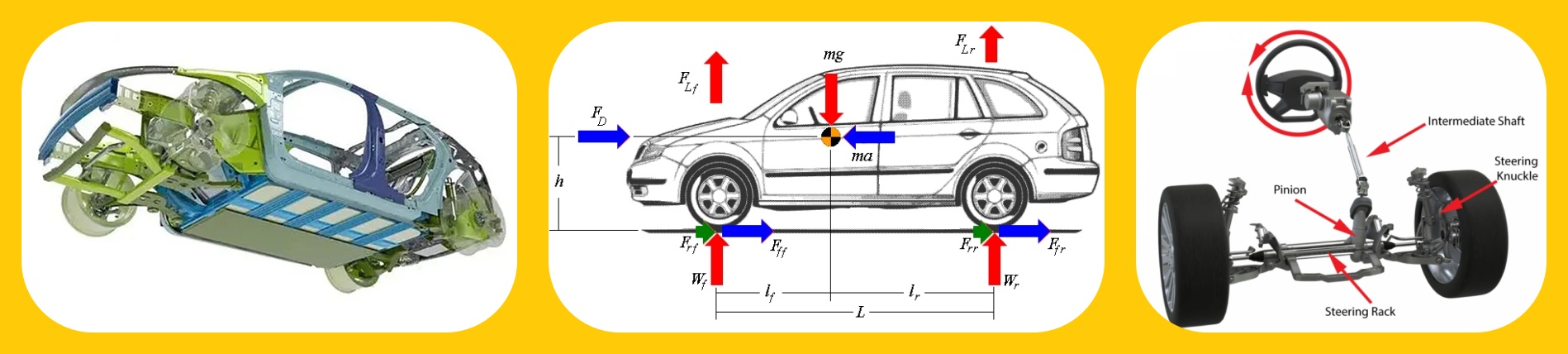

تجزیه و تحلیل عملکردی اتصال دهنده ها در مناطق کلیدی

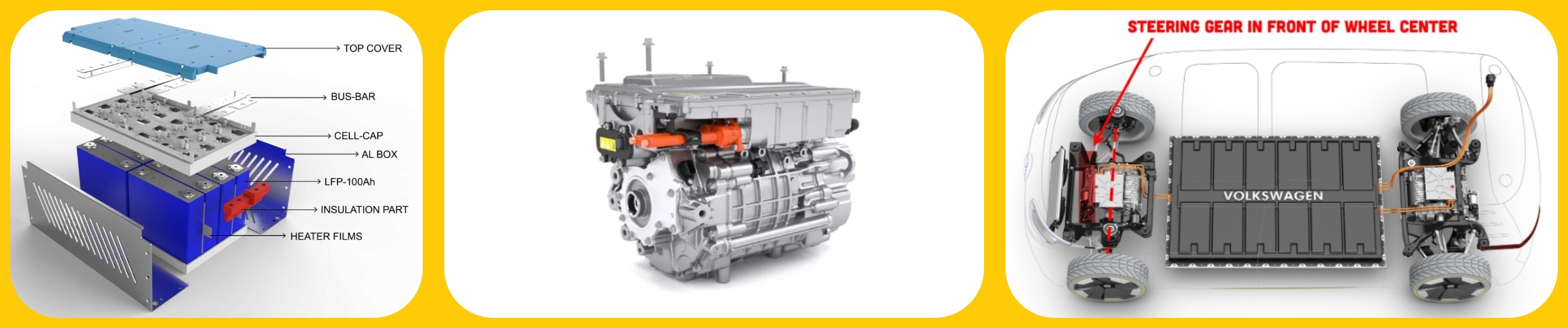

اتصال دهنده های ثابت باتری: به عنوان مؤلفه اصلی EV ، بسته باتری باید با اطمینان و قابل اعتماد برای مقاومت در برابر ارتعاشات ، تأثیرات و برخوردهای احتمالی در حین کار خودرو ثابت باشد. اتصال دهنده ها برای اطمینان از ایمنی بسته باتری در تمام شرایط عملیاتی ، باید از مقاومت بالا ، مقاومت در برابر خستگی و محافظت عالی در برابر خوردگی برخوردار باشند.

اتصال دهنده های نصب سیستم موتور/درایو E-Drive: سیستم موتور و درایو الکترونیکی منبع تغذیه وسیله نقلیه است و اتصال دهنده های نصب آنها باید در برابر گشتاور و ارتعاشات ایجاد شده در طول کار موتور مقاومت کنند و از توان پایدار اطمینان حاصل کنند. مقاومت و مقاومت بالا در برابر شل شدن نیازهای مهمی برای این اتصال دهنده ها است.

اتصال دهنده های اتصال تعلیق: سیستم تعلیق به طور مستقیم بر کار و راحتی سوار شدن وسیله نقلیه تأثیر می گذارد ، و اتصال دهنده های اتصال آن باید بارهای پویا پیچیده ای از جمله تنش ، فشرده سازی ، برشی و خم را تحمل کنند. قدرت خستگی بالا و عملکرد قفل قابل اعتماد ضروری است.

اتصال دهنده های اتصال دهنده مکانیسم: قابلیت اطمینان سیستم فرمان به طور مستقیم با ایمنی رانندگی مرتبط است و اتصال دهنده های اتصال دهنده آن باید موقعیت یابی دقیق و ارتباط ایمن مکانیسم فرمان را تضمین کنند ، تحمل گشتاور و تأثیرات در حین عملیات را داشته باشند. مقاومت و مقاومت بالا در برابر شل شدن الزامات اساسی است.

اتصال دهنده های اتصال سیستم ترمز: سیستم ترمز یک ضمانت ایمنی مهم برای وسیله نقلیه است و اتصال دهنده های اتصال آن در هنگام کاهش وسایل نقلیه نیروهای ترمز بی نظیری دارند. آنها برای جلوگیری از خرابی ترمز به دلیل نقص اتصال دهنده باید از استحکام و قابلیت اطمینان بسیار بالایی برخوردار باشند.

اتصال دهنده های سازه ای بدن به اتصال دهنده ها: قدرت اتصال اجزای ساختاری بدن به طور مستقیم بر استحکام کلی وسیله نقلیه و ایمنی تصادف تأثیر می گذارد. بسته به ویژگی های مختلف استرس نقاط اتصال ، اتصال دهنده ها با استحکام مناسب و روش های پیوستن ، مانند پیچ های با استحکام بالا ، پیچ های خود ضربه زدن و پرچ ها ، باید انتخاب شوند.

راهنمای انتخاب اتصال دهنده مخصوص برای سیستم های کلیدی EV

تثبیت باتری: توصیه می شود از پیچ های فولادی آلیاژ با استحکام بالا (درجه 10.9 یا بالاتر) با پوشش آلیاژ Dacromet یا Zinc-Nickel ، همراه با آجیل قفل کننده با قابلیت اطمینان بالا یا پیچ و مهره هایی با پوشش های ضد جوش ، استفاده کنید تا اطمینان حاصل شود که بسته باتری در صورت برخورد وسیله نقلیه جدا نمی شود.

نصب سیستم موتور/درایو E-Drive: پیچ های فولادی آلیاژ با استحکام بالا (درجه 10.9 یا بالاتر) را انتخاب کنید و اقدامات ضد لوزاشنی موثر (مانند قفل کردن آجیل یا چسب های قفل کننده نخ) را انجام دهید تا در برابر گشتاور و ارتعاشات ایجاد شده در طول عملکرد حرکتی مقاومت کنید.

اتصالات تعلیق: از پیچ های فولادی آلیاژ با استحکام بالا (درجه 10.9 یا بالاتر) همراه با آجیل قفل کننده یا واشر قفل استفاده کنید تا از قابلیت اطمینان اتصالات تحت بارهای پیچیده پویا اطمینان حاصل شود.

اتصالات سیستم ترمز: پیچ های فولادی آلیاژ با استحکام بالا (درجه 12.9) را با درمان ضد خوردگی درجه بالا انتخاب کنید تا اطمینان حاصل شود که آنها می توانند در برابر نیروهای ترمز عظیم و ایمنی رانندگی مقاومت کنند.

خصوصیات کلیدی
درجه قدرت:

تعریف: مقاومت نارسایی کششی از پیچ ها/گل میخ ها را نشان می دهد (به عنوان مثال ، 8.8 ، 10.9 ، 12.9). مثال: 8.8 درجه دارای R M ≥ 800 MPa و R E L ≥ 640 MPa است.
انتخاب: مناطق استرس بالا (تعلیق ، ترمز ، باتری): از نمرات بالا (10.9 ≥) استفاده کنید. ساختار عمومی: بر اساس استرس واقعی انتخاب کنید (به عنوان مثال ، 8.8).

مواد:

انواع متداول: فولاد کربن ، فولاد آلیاژ ، استیل ضد زنگ (304 ، 316).
انتخاب: استحکام بالا: فولاد آلیاژ با عملیات حرارتی. مقاومت در برابر خوردگی (شاسی ، در معرض): فولاد ضد زنگ یا فولاد کربن تصفیه شده. سبک وزن: در صورت اجازه قدرت ، آلیاژهای سبک و با استحکام بالا را در نظر بگیرید.

تصفیه سطح:

درمان های متداول: آبکاری روی ، گالوانیزه کننده گرم ، داکرومت ، فسفات ، اکسید سیاه.
انتخاب: پیشگیری از زنگ زدگی عمومی (داخلی): آبکاری روی. پیشگیری بالاتر از زنگ زدگی (در فضای باز ، مرطوب): گالوانیزه یا داکرومت (به طور معمول> 500H اسپری نمکی). خوردگی شدید (ساحلی ، شیمیایی): فولاد ضد زنگ یا درمان های ویژه. اصطکاک: تأثیر درمان بر ضریب اصطکاک را در نظر بگیرید.

عملکرد ضد سوزنی:

روشهای متداول: واشرهای بهار ، آجیل قفل (درج نایلون ، تمام فلزی) ، واشر قفل ، چسب های قفل نخ.
انتخاب: لرزش عمومی: واشرهای بهار. لرزش متوسط/زیاد (سوار موتور ، سیستم تعلیق): قفل آجیل یا چسب های قفل نخ. گشتاور قفل باید استانداردها را رعایت کند. موارد خاص: واشرهای قفل مکانیکی.
داده ها: برای قفل کردن آجیل به داده های تست ارتعاش تأمین کننده مراجعه کنید.

ابعاد و مشخصات:

تعریف: قطر نخ ، زمین ، طول ، شکل سر و غیره.
انتخاب: فضای نصب و نیازهای بار را مطابقت دهید. از تعامل صحیح موضوع اطمینان حاصل کنید.
استانداردها: استانداردهای مربوط به ملی یا صنعت.

پیش بارگذاری:

تعریف: نیروی محوری اعمال شده در هنگام سفت شدن ، برای قابلیت اطمینان مشترک بسیار مهم است.
انتخاب: از پیش بارگذاری مناسب بر اساس اهمیت اتصال ، بار و استحکام اتصال دهنده محاسبه و استفاده کنید. برای کنترل از آچارهای گشتاور استفاده کنید.
مرجع: کتابهای راهنمای مهندسی و استانداردهای محاسبه.

به عنوان بخش های مهم C در زنجیره تأمین اتصال دهنده خودرو ، مدیریت مؤثر گل میخ های توپ برای بهینه سازی کارایی کلی زنجیره تأمین ضروری است. ما چالش هایی را که خریداران و مهندسان در تضمین عرضه پایدار ، کاهش هزینه ها و بهبود کیفیت با آن روبرو هستیم ، درک می کنیم. با همکاری با ما ، می توانید:

تهیه ساده: ما راه حل های یک مرحله ای را ارائه می دهیم ، تعداد تأمین کنندگان و هزینه های مدیریت را کاهش می دهیم.
بهینه سازی مدیریت موجودی: ما خدمات تحویل VMI (موجودی مدیریت شده فروشنده) و JIT (فقط به موقع) را ارائه می دهیم ، و از عرضه به موقع و کاهش ساخت موجودی اطمینان می دهیم.
کنترل کیفیت: ما یک سیستم تولید معتبر IATF 16949 داریم ، اطمینان از کیفیت محصول با بالاترین استانداردها مطابقت دارد.
ایجاد مشارکتهای بلند مدت: ما متعهد به ایجاد مشارکت طولانی مدت و پایدار با مشتریان هستیم ، به طور مشترک به چالش های زنجیره تأمین و دستیابی به مزایای متقابل می پردازیم.
