بینش در مورد اتصال خودرو: درک پیچ و مهره های فلنج شش ضلعی GB 5787 (درجه محصول B) و معادل های جهانی

در طراحی و ساخت خودرو ، انتخاب اتصال دهنده هایی که قادر به تحمل شرایط خواستار هستند ، بسیار مهم است. پیچ های فلنج شش ضلعی ، به ویژه آنهایی که برای دقت بالاتر (درجه محصول B) مشخص شده اند ، برای اتصالات قابل اعتماد در ساختارهای مهم وسایل نقلیه بسیار مهم هستند. استاندارد ملی چین GB 5787 - 1986 چنین اتصال دهنده ای را تعریف می کند: پیچ فلنج شش ضلعی - درجه محصول B. برای متخصصان خودرو که در سطح جهان تهیه می شوند ، درک روابط فنی آن با استانداردهای بین المللی مانند ISO و DIN برای تهیه مطمئن و جایگزینی بالقوه ضروری است.

پیچ GB 5787 چیست؟

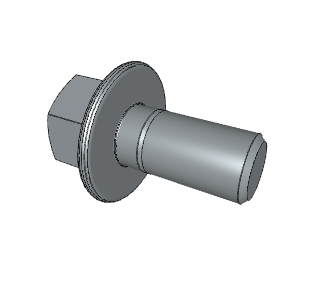

GB 5787 - 1986 پیچ های فلنج شش ضلعی تولید شده به سطح بالاتری از دقت بعدی (درجه محصول B) را مشخص می کند. ویژگی های کلیدی که باعث می شود این نوع پیچ در اتومبیل ارزشمند باشد عبارتند از:

• فلنج یکپارچه: این پایه گسترده ، دایره ای یا شش ضلعی به عنوان یک واشر داخلی ساخته شده و بار بستن را بر روی یک سطح یاتاقان بزرگتر توزیع می کند. این امر باعث کاهش استرس بر روی مواد بست شده است ، به ویژه هنگام پیوستن به اجزای ساخته شده از مواد نرمتر یا آنهایی که دارای سوراخ های بزرگ هستند.

• سر شش ضلعی: با ابزارهای استاندارد امکان پذیرش و سفت شدن ایمن را فراهم می کند.

• محصول B: تحمل محکم تر در ابعاد در مقایسه با درجه C را نشان می دهد. این دقت اغلب برای اتصالات ساختاری بحرانی که در آن تناسب دقیق لازم است لازم است.

• اندازه متریک به احتمال زیاد: به عنوان یک استاندارد ملی چینی ، پیچ های GB 5787 به طور معمول با ابعاد متریک تولید می شوند.

این ویژگی ها پیچ و مهره های GB 5787 را به عنوان گزینه ای قابل اعتماد برای چسباندن قوی و دقیق در مجامع خودرو قرار می دهند.

درک استانداردهای بین المللی: GB 5787 در مقابل ISO و DIN

پیمایش استانداردهای بین المللی برای منابع جهانی اتومبیل مهم است. بر اساس تجزیه و تحلیل متقاطع ، روابط مربوط به GB 5787 - 1986 به شرح زیر است:

• ISO 4162: 2012 (بین المللی): GB 5787 - 1986 در نظر گرفته شده است متناسب به ISO 4162: 2012. این یک لینک فنی مهم است. یک تعیین "معادل" به این معنی است که پیچ های تولید شده به این دو استاندارد دارای یک شکل اساسی ، تناسب و عملکرد هستند. خصوصیات اصلی بعدی آنها ، خصوصیات مکانیکی (با فرض همان کلاس خاصیت مانند 8.8 ، 10.9 و غیره ، اعمال می شود ، که معمول است) ، و برنامه های مورد نظر تراز می شوند و آنها را در اکثر سناریوها قابل تعویض می کند.

• DIN 6921: 2013 (آلمانی): GB 5787 - 1986 به عنوان یک ذکر شده است مرجع به DIN 6921: 2013. وضعیت "مرجع" حاکی از رابطه یا شباهت است ، اما به طور معمول نشان می دهد که ابعاد خاص ، نیازهای مواد ، روشهای آزمایش یا سایر تفاوت های فنی ممکن است متفاوت باشد. در حالی که DIN 6921 همچنین یک استاندارد گسترده برای پیچ های فلنج شش ضلعی است ، به خصوص در خودروسازی اروپا ، قابل تعویض مستقیم با GB 5787 یا ISO 4162 نباید بدون تأیید دقیق مشخصات فنی خاص مورد نیاز برای برنامه فرض شود.

بر اساس داده های ارائه شده ، روابط با سایر استانداردهای مهم بین المللی مانند ANSI ، ASME ، AS ، BS ، EN و JIS برای این استاندارد GB 5787 خاص به عنوان معادل مستقیم یا منابع در این زمینه نشان داده نشده است.

چرا هم ارزی برای منابع و جایگزینی خودرو اهمیت دارد:

برای صنعت خودرو ، بهینه سازی زنجیره تأمین و اطمینان از در دسترس بودن بخشی بسیار مهم است. هم ارزی GB 5787 با ISO 4162 مزایای قابل توجهی را ارائه می دهد:

1. انعطاف پذیری منابع پیشرفته: تولید کنندگان خودرو و تأمین کنندگان آنها با اطمینان می توانند پیچ و مهره های فلنج شش ضلعی را از تولید کنندگان چسبنده به GB 5787 یا ISO 4162 تهیه کنند. این باعث می شود که استخر تأمین کنندگان بالقوه در سطح جهان ، به ویژه از مناطق اصلی تولیدی مانند چین که استانداردهای GB شایع است ، گسترش می دهد.

2. انعطاف پذیری زنجیره تأمین بهبود یافته: دسترسی به تأمین کنندگان تولید شده به استانداردهای معادل ، توانایی کاهش خطرات مرتبط با اختلال در عرضه منطقه ای یا محدودیت های ظرفیت را افزایش می دهد.

3. پتانسیل بهینه سازی هزینه و بهینه سازی زمان: گزینه های تأمین کننده گسترده تر می تواند منجر به قیمت گذاری رقابتی تر و زمان بالقوه سرب شود.

4. توجیه فنی برای جایگزینی: وضعیت "معادل" مبنای فنی استفاده از پیچ GB 5787 را به عنوان جایگزینی مستقیم برای پیچ ISO 4162 (و برعکس) در اکثر برنامه های خودرو فراهم می کند ، کلاس ویژگی های مواد (به عنوان مثال ، 8.8 ، 10.9) را فراهم می کند و سطح سطح نیز نیازهای برنامه را برآورده می کند. این اعتبار مهندسی را برای تعویض ها ساده می کند.

5. پیمایش برنامه های DIN: در حالی که GB 5787 فقط یک "مرجع" به DIN 6921 است ، درک این رابطه به متخصصان خرید کمک می کند تا محصولات بالقوه مشابهی را شناسایی کنند و باعث می شوند که آیا یک پیچ GB 5787 پیچ و مهره لازم فنی لازم را برای شما فراهم می کند. قوطی در برنامه ای که در ابتدا برای DIN 6921 مشخص شده است ، به عنوان یک جایگزین سازگار یا مورد استفاده قرار می گیرد.

برنامه های خاص خودرو:

پیچ های فلنج شش ضلعی (درجه محصول B) ، از جمله آنهایی که مطابق با GB 5787 و ISO 4162 معادل آن هستند ، در مجامع خودرو که نیاز به اتصالات قوی و دقیق دارند ، مانند:

• اتصالات شاسی و فریم: تضمین عناصر ساختاری که در آن توزیع بار و تناسب دقیق مهم هستند.

• نقاط نصب تعلیق: پیوستن به مؤلفه هایی مانند بازوهای کنترل ، پیوندها یا براکت ها به بدنه وسیله نقلیه یا زیر فریم ، که اغلب به دقت درجه B نیاز دارند.

• نصب پیشرانه: ایمن سازی موتور یا انتقال در جایی که لرزش و توزیع بار بسیار مهم است.

• مجامع محور: اتصال اجزای موجود در محور یا دیفرانسیل.

• اجزای فرمان: اتصالات نیاز به بستن ایمن و گاهی اوقات تراز دقیق.

ملاحظات جایگزینی:

در حالی که هم ارزی بین GB 5787 و ISO 4162 قوی است ، و اغلب می توان از آنها به صورت متقابل در برنامه های خودرو استفاده کرد ، جایگزینی مسئول نیاز به تأیید دارد:

• کلاس خاصیت مواد: اطمینان حاصل کنید که درجه قدرت پیچ (به عنوان مثال ، 8.8 ، 10.9 ، 12.9) از مشخصات اصلی برخوردار یا فراتر می رود.

• پایان سطح: تأیید کنید که خصوصیات مقاومت در برابر خوردگی برای محیط کاربردی مناسب است.

• الزامات خاص برنامه: برای اجزای مهم ایمنی ، همیشه راهنمایی صریح سازنده وسیله نقلیه را در مورد قطعات و رویه های جایگزینی دنبال کنید.

• تأیید برای استانداردهای مرجع: برای برنامه هایی که در ابتدا برای استانداردهایی طراحی شده اند که GB 5787 فقط یک "مرجع" است (مانند DIN 6921) ، بررسی دقیق فنی و آزمایش برای تأیید مناسب بودن لازم است.
